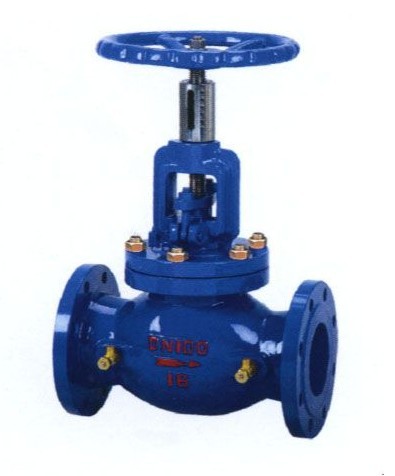

KPF-流量平衡阀
型号：KPF-流量平衡阀
公称通径：DN15—DN600
公称压力：PN10 PN16
适用温度：0℃――90℃
介质：水等
公称通径：DN15—DN600
公称压力：PN10 PN16
适用温度：0℃――90℃
介质：水等
KPF-型平衡阀是一种具有特殊功能的阀门。具有良好的流量特性，能够合理地分配流量。可以有效地解决供热（空调）系统中存在的室温冷人不均问题。
由于静态平衡阀设有开启度指示，开度所定装置及用于流量测定的测压小阀，所以只要在个支路及用户入口装上适当规格的平衡阀，并用专用职能仪表进行一次性调试后所定，将系统的总水量控制在合理的范围内，从而克服了“大流量、小温差”的不合理现象。该产品是供热系统中的理想产品，最高介质温度 90℃。
主要零件及材料
| 零件名称 | 阀体、阀盖、手轮、填料压套 | 阀杆、密封圈 | 阀杆螺母 | 垫圈 | 填料 |
| 材料 | 铸钢、灰铸铁、黄铜 | 不锈钢 | 铸铜 | 橡胶石棉板 | 膨胀石墨 |
KPF型流量平衡阀 外形连接尺寸
| 公称通径 (mm) | 尺寸(mm) | |||
| L | H | H1 | D0 | |
| 15 | 130 | 150 | 160 | 80 |
| 20 | 150 | 160 | 170 | 80 |
| 25 | 160 | 182 | 197 | 80 |
| 32 | 180 | 192 | 207 | 90 |
| 40 | 200 | 250 | 270 | 100 |
| 50 | 230 | 264 | 284 | 120 |
| 65 | 290 | 380 | 410 | 200 |
| 80 | 310 | 413 | 448 | 200 |
| 100 | 350 | 446 | 506 | 240 |
| 125 | 400 | 540 | 595 | 240 |
| 150 | 480 | 623 | 688 | 360 |
| 200 | 495 | 687 | 762 | 400 |
| 250 | 622 | 782 | 867 | 500 |
| 300 | 698 | 914 | 1009 | 500 |
| 350 | 787 | 968 | 1073 | 680 |
| 400 | 914 | 1037 | 1152 | 680 |
| 500 | 978 | 1440 | 1440 | - |
| 600 | 1295 | 1790 | 1790 | |
