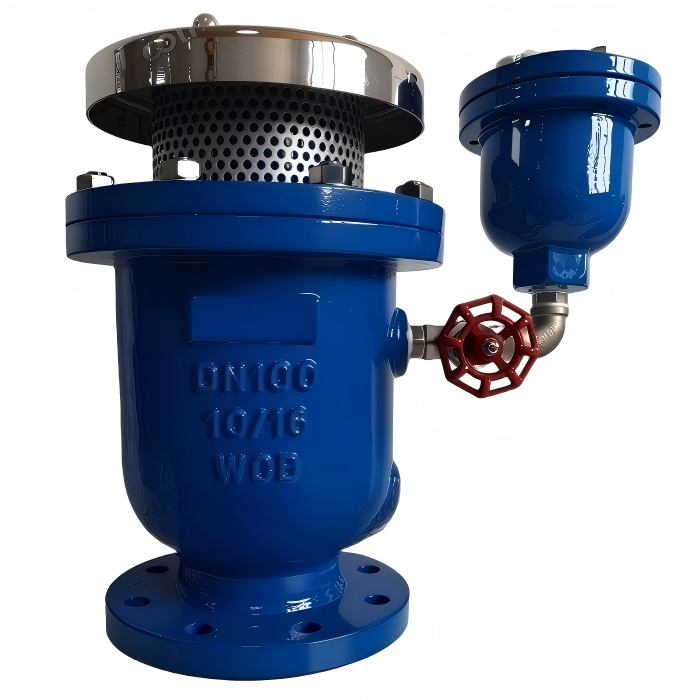

FGP4X-复合式高速进排气阀

产品概述
上海贵龙管道有限公司生产的FGP4X复合式高速进排气阀主要用于水泵出口及给水、排水管线中，具有自动排气与自然补气的功能，提高输水管路的排送效率，降低排送成本。一旦管道内产生负压，迅速导入外界空气，保护管线免受压破坏;并可迅速排出管道中的空气。

产品特点
1、密封可靠，特殊密封设计;
2、自动排气与自动补气，无须人去操作;
3、具有三种功能:a.排出管道中大量空气 b,系统运行中的小量排气 c高速导入外界空气;4、经久耐用、小浮球按固定轨迹运动，不会碰撞壳体;
5、关闭力大，较其他排气阀增加了配重一加大了关闭力;
6、较其他种类的排气阀的高度尺寸小(其他排气阀为阀盖中央排气)

7、不会有压力水冲刷浮球，引起浮球的误动关闭。

工作原理
1.快速、大量排气。排气口采用通透式结构，当管道内开始进水时，能快速排出管中的气体，阀内流道结构设计利用空气动力学原理，确保在高速排气时浮球不会被吹起，实现全压条件下排气。

2.微量排气。当管内注满水时，主排气口封住，运行过程中产生的少量积气，会通过卷帝式微量排气阀排出，以避免管内气体的聚集;卷帘式微量排气阀采用卷帝密封式结构，灵敏的动作能快速的排出累积的少量气体且能快速密封，大大减少了被杂物堵塞的可能性，相同的排气口能适应很大的排气压力范围，同时具有自净功能。
3.快速吸气。当管道内水流中断或产生负压时，主浮球会下落，打开主排气口，快速吸入气体，补充到管内，以保护管道不受损坏。同时通过阀内流道结构的独特设计，可以实现进气量及进气速度可控。

技术参数
公称压力:1.0MPa、1.6MPa、2.5MPa
适用介质:清水，污水，原水
介质温度:0-80℃

排气性能参数表

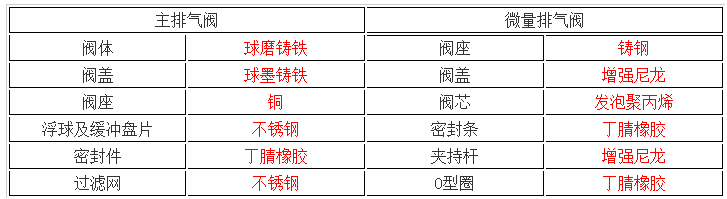

零部件材料

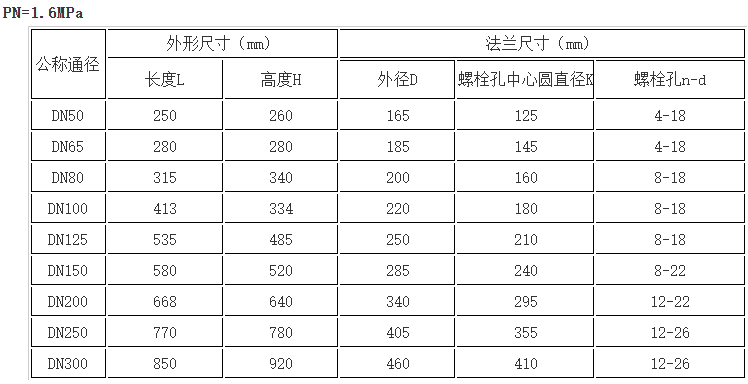

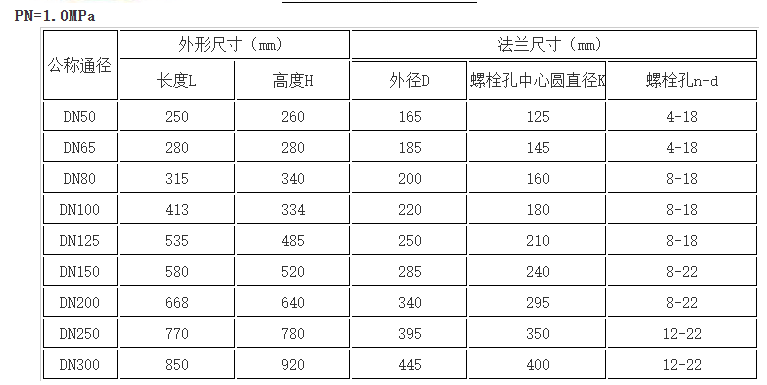

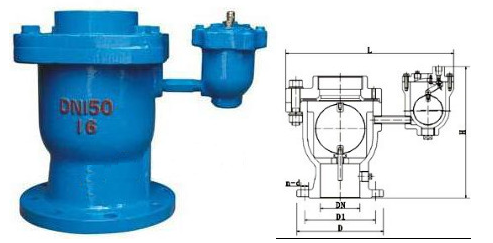

结构尺寸
