H41X节能消声止回阀

넳 넲

H41X-节能消声止回阀

H41X-节能消声止回阀
型号：H41X
公称通径：DN40—DN600
公称压力：PN10 PN16
适用温度：0℃――80℃
介质：水及弱腐蚀性流体

ꄴ前一个： WBGX-涡轮对夹式软密封蝶阀

ꄲ后一个： JM744X快开排泥阀

产品特点

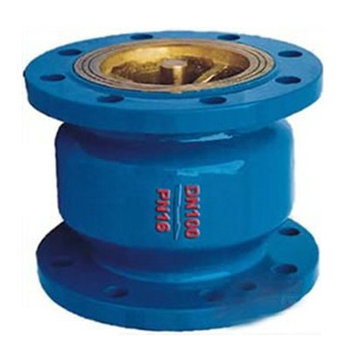

H41X型节能消声止回阀一般适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。H41X型节能消声止回阀的阀瓣设计采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。H41X型节能消声止回阀具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。

性能规范

型号

公称压力MPa

壳体试验

压力MPa

密封试验

压力MPa

适用介质

工作温度

℃

H41X-10

1.0

1.5

1.1

水及弱腐蚀性流体

≤80

H41X-16

1.6

2.4

1.76

水及弱腐蚀性流体

≤80

主要零件材料

型号	阀体	密封圈	弹簧
H41X-10	铸铁或不锈钢	丁腈橡胶（NBR）	不锈钢丝lCr18Ni9Ti
H41X-16	铸钢或不锈钢	丁腈橡胶（NBR）	不锈钢丝lCr18Ni9Ti

外形、连接尺寸：

公称压力 PN (mm)	公称通径 DN (mm)	尺寸(mm)					公称压力 PN (mm)	公称通径 DN (mm)	尺寸(mm)
公称压力 PN (mm)	公称通径 DN (mm)	L	D	K	b	z-фd	公称压力 PN (mm)	公称通径 DN (mm)	L	D	K	b	z-фd
1.0	40	112	145	110	18	4-18	1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18		50	120	160	125	20	4-18
	65	130	180	145	20	4-18		65	130	180	145	20	4-18
	80	150	195	160	22	8-18		80	150	195	160	22	8-18
	100	165	215	180	24	8-18		100	165	215	180	24	8-18
	125	190	245	210	26	8-18		125	190	245	210	26	8-18
	150	210	280	240	26	8-22		150	210	280	240	26	8-22
	200	255	335	295	28	8-22		200	255	335	295	30	12-22
	250	310	390	350	28	12-22		250	310	405	355	32	12-26
	300	320	440	400	28	12-22		300	320	460	410	32	12-26
	350	380	500	460	30	16-22		350	380	520	470	36	16-26
	400	405	565	515	32	16-26		400	405	580	525	38	16-30
	450	430	615	565	32	20-26		450	430	640	585	40	20-30
	500	450	670	620	34	20-26		500	450	715	650	42	20-33
	600	510	780	725	36	20-30		600	510	840	770	48	20-36
