Q41F-16C 锻造黑皮球阀
型号:Q41F
公称通径:DN15—DN50
公称压力:PN10 ---PN160
适用温度:0℃――150℃
介质:水、蒸汽、油品等
『 锻造黑皮球阀』适用于各种轻重工业及楼宇管道。【 锻造黑皮球阀】应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
锻钢球阀详细说明:
锻钢球阀就是材料是锻造出来的,材质的密度比铸造的密度要大很多,锻钢球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种球阀,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。其具有自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到多用途应用。
锻钢球阀产品用途:
锻钢球阀适用于Class2500Lb (PN420)以下压力,工作温度-46℃-180℃(密封圈为RPTFE. PIOLON. PEEK等)或-46℃-600℃(密封面为硬密封)的各种管道上,用于切断或接通管路中的介质。同时本公司还可根据用户的实际工况和特殊要求进行设计和制造阀门。选用不同的材料,可适用于水,蒸汽、油品、硝酸、醋酸等介质。

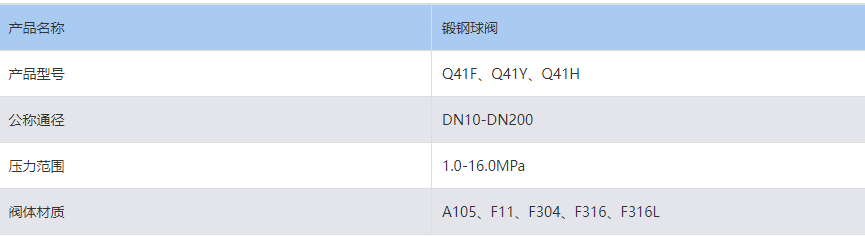

锻钢球阀性能参数:
1、工作压力:PN10.0-42.0MPa
2、公称通径:DN10-200mm
3、连接方式:法兰连接、承插焊连接、 螺纹连接
4、适用介质:水,蒸汽、油品、硝酸、醋酸等
5、工作温度:-46℃-180℃
6、驱动方式:手动、气动、电动
7、制造标准:GB 美标等。
8、阀体材质:锻钢、A105、F11、F22、不锈钢304,304L,316、316L等。
锻钢球阀产品特点:
1、高压锻造球阀采用三片式结构;
2、阀体、阀盖采用模锻工艺,结构合理,外形美观;
3、阀座密封结构密封可靠,启闭力矩轻;
4、阀杆采用下装式结构,可防止阀杆吹出。
5、可设置90°开关限位机构,并根据用户需要,可加装带锁装置,防止误操作。
执行标准
1, 设计和制造符合BS5351 MSS SP-118
2, 连接方式符合:
1) 承插焊接符合ANSI B16.11, JB/T1751
2) 螺纹两端符合ANSI B1.20.1, JB/T7306;
3) 对焊连接符合ANSI B16.25, JB/T12224
4) 两端法兰符合ANSI B16.5, JB79
3, 测试和检验符合: API598; GB/T13927, JB/T9092
材质明细表
序号 |
零件名称 |
碳钢 |
不锈钢 |
||
1 |
阀体 |
A105 |
F304 |
F316 |
F316L |
2 |
球 |
F304 |
F316 |
F316L |
|
3 |
阀杆 |
F304 |
F316 |
F316L |
|
4 |
密封圈 |
PTFE, RPTFE, 尼龙 |
|||
5 |
垫片 |
O型圈, PTFE, 石墨 |
|||
6 |
填料 |
PTFE, 石墨 |
|||
7 |
止推垫片 |
PTFE |
|||
8 |
定位片 |
A283D, 不锈钢 |
|||
9 |
手柄 |
A283D, 不锈钢 |
|||
10 |
螺母 |
T304 |
|||
11 |
定位销 |
T304 |
|||
12 |
螺母 |
A194-2H |
A194-8 |
||
13 |
螺栓 |
A193-B7 |
A193-B8 |
锻钢球阀主要性能规范 |
公称压力 |
1.6 MPa |
2.5 MPa |
4.0 MPa |
6.4 MPa |
10.0 MPa |
150 Lb |
300 Lb |
600 Lb |
强度试验 |
2.4 MPa |
3.75 MPa |
6.0 MPa |
9.5 MPa |
15.0 MPa |
3.1 MPa |
7.5 MPa |
15.0 MPa |
水密封试验 |
1.76MPa |
2.75 MPa |
4.4 MPa |
7.04 MPa |
11.0 MPa |
2.2 MPa |
5.5? MPa |
11.0 MPa |
气密封试验 |
0.6MPa |
锻钢球阀主要零部件材料 |
名称 |
A105类 |
304类 |
316类 |
316L类 |
阀体 |
A105 |
F304 |
F316 |
F316L |
球芯 |
1Cr18Ni9 |
F304 |
F316 |
F316L |
阀杆 |
F304 |
F304L |
F316 |
F316L |
阀座 |
增强四氟乙烯 |
增强四氟乙烯 |
增强四氟乙烯 |
增强四氟乙烯 |
阀座支承圈 |
F304 |
F304L |
F316 |
F316L |
O形圈 |
PTFE |
PTFE |
PTFE |
PTFE |
产品结构尺寸:锻钢球阀-16 |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
15 |
130 |
95 |
65 |
45 |
14 |
4-φ14 |
20 |
140 |
105 |
75 |
55 |
14 |
4-φ14 |
25 |
150 |
115 |
85 |
65 |
14 |
4-φ14 |
32 |
165 |
135 |
100 |
78 |
16 |
4-φ18 |
40 |
180 |
145 |
110 |
85 |
16 |
8-φ18 |
50 |
200 |
160 |
125 |
100 |
16 |
8-φ18 |
65 |
220 |
180 |
145 |
120 |
18 |
8-φ18 |
80 |
250 |
195 |
160 |
135 |
20 |
8-φ18 |
100 |
280 |
215 |
180 |
155 |
20 |
8-φ18 |
125 |
320 |
245 |
210 |
185 |
22 |
8-φ18 |
150 |
360 |
280 |
240 |
210 |
24 |
8-φ23 |
200 |
400 |
335 |
295 |
265 |
26 |
12-φ23 |
锻钢球阀-25 |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
15 |
130 |
95 |
65 |
45 |
16 |
4-φ14 |
20 |
140 |
105 |
75 |
55 |
16 |
4-φ14 |
25 |
150 |
115 |
85 |
65 |
16 |
4-φ14 |
32 |
165 |
135 |
100 |
78 |
18 |
4-φ18 |
40 |
180 |
145 |
110 |
85 |
18 |
4-φ18 |
50 |
200 |
160 |
125 |
100 |
20 |
4-φ18 |
65 |
220 |
180 |
145 |
120 |
22 |
8-φ18 |
80 |
250 |
195 |
160 |
135 |
22 |
8-φ18 |
100 |
280 |
230 |
190 |
160 |
24 |
8-φ23 |
125 |
320 |
270 |
220 |
188 |
28 |
8-φ25 |
150 |
360 |
300 |
250 |
218 |
30 |
8-φ25 |
200 |
400 |
360 |
310 |
278 |
34 |
12-φ25 |
锻钢球阀-40 |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
15 |
130 |
95 |
65 |
45 |
16 |
4-φ14 |
20 |
140 |
105 |
75 |
55 |
16 |
4-φ14 |
25 |
150 |
115 |
85 |
65 |
16 |
4-φ14 |
32 |
180 |
135 |
100 |
78 |
18 |
4-φ18 |
40 |
200 |
145 |
110 |
85 |
18 |
4-φ18 |
50 |
220 |
160 |
125 |
100 |
20 |
4-φ18 |
65 |
250 |
180 |
145 |
120 |
22 |
8-φ18 |
80 |
280 |
195 |
160 |
135 |
22 |
8-φ18 |
100 |
320 |
230 |
190 |
160 |
24 |
8-φ23 |
125 |
360 |
270 |
220 |
188 |
28 |
8-φ25 |
150 |
400 |
300 |
250 |
218 |
30 |
8-φ25 |
200 |
500 |
375 |
320 |
282 |
38 |
12-φ25 |
主要连接尺寸(MM)和重量(KG) 800Lb~1500LB
RB |
FB |
L |
d |
NPT |
SW |
L1 |
H |
W |
重量 KG |
|||
RB |
FB |
RB |
FB |
RB |
FB |
|||||||
3/8x1/4 |
1/4 |
92 |
9.5 |
3/8 |
1/4 |
17.6 |
14.2 |
9.6 |
9.6 |
53 |
130 |
1.5 |
1/2x3/8 |
3/8 |
92 |
9.5 |
1/2 |
3/8 |
21.8 |
17.6 |
9.6 |
9.6 |
53 |
130 |
1.5 |
3/4x1/2 |
1/2 |
92 |
13 |
3/4 |
1/2 |
27.1 |
21.8 |
12.7 |
12.7 |
56 |
130 |
1.5 |
1x3/4 |
3/4 |
111 |
17 |
1 |
3/4 |
33.8 |
27.1 |
12.7 |
12.7 |
70 |
160 |
2.4 |
11/4x1 |
1 |
127 |
23 |
11/4 |
1 |
42.6 |
33.8 |
12.7 |
12.7 |
80 |
220 |
3.9 |
11/2x11/4 |
11/4 |
140 |
30 |
11/2 |
11/4 |
48.7 |
42.6 |
12.7 |
12.7 |
90 |
250 |
6.1 |
2x11/2 |
11/2 |
152 |
38 |
2 |
11/2 |
61.2 |
48.7 |
15.9 |
15.9 |
100 |
250 |
8.5 |
21/2x2 |
2 |
178 |
48 |
21/2 |
2 |
74.1 |
61.2 |
15.9 |
15.9 |
110 |
290 |
10 |
